1. Организация передачи TDM-трафика с использованием сетей Ethernet/IP

2. Передача сжатого голосового трафика по сетям Ethernet/IP с помощью шлюза-концентратора голоса Vmux

3. Организация выноса аналоговых телефонов и Ethernet по потоку Е1

4. Организация передачи потока Е1 по медному или оптоволоконному кабелю

5. Доступ к SDH

6. Преобразователи интерфейсов

7. Организация передачи данных по каналам тональной частоты (ТЧ)

1. Организация передачи TDM-трафика с использованием сетей Ethernet/IP

1.1. Схема

1.2. Описание

Решение реализовано на многофункциональных шлюзах IPMux-16/8/14, использующих технологию TDMoIP компании RAD Data Communication.

Технология TDMoIP позволяет пользователям передавать несколько потоков Е1 по сетям Ethernet/IP.

Данное решение позволяет операторам сократить расходы на создание сетевой инфраструктуры.

1.3. Стоимость оборудования

2. Передача сжатого голосового трафика по сетям Ethernet/IP с помощью шлюза-концентратора голоса Vmux

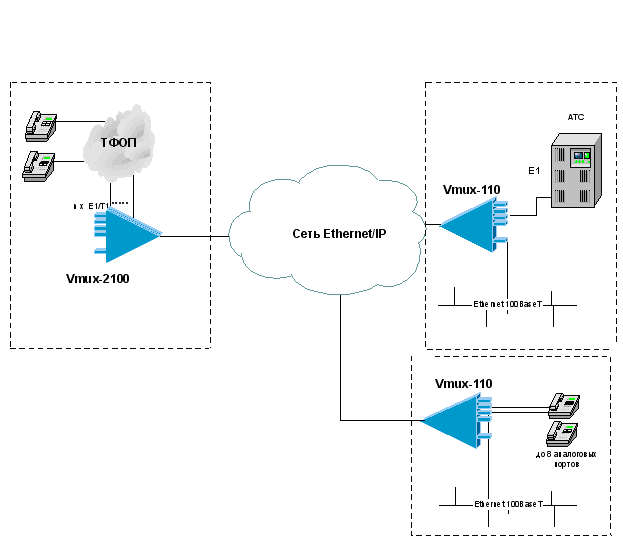

2.1. Схема

2.2. Описание

Устройства Vmux-2100/210/110 могут осуществлять компрессию до 496 голосовых каналов, передавая их при этом как по IP-сетям, так и по выделенным линиям с помощью технологии TDM. Это значительно сокращает затраты на аренду выделенных каналов связи и на построение корпоративной сети. Данное решение хорошо подойдет как предприятиям малого и среднего бизнеса так и различным специальным службам для развертывания временной сети передачи данных, используя спутниковые или радиорелейные каналы связи.

2.3. Стоимость оборудования

3. 3. Организация выноса аналоговых телефонов и Ethernet по потоку Е1

3.1. Схема

3.2. Описание

Для обеспечения связи по телефонным линиям и по сети Ethernet с удаленным объектом используется решение на мультиплексорах со встроенным маршрутизатором FCD-IP или FCD-IPM производства RAD Data Communications.

Мультиплексоры позволяют одновременно передавать в потоке Е1 данные (интерфейс Ethernet 10BaseT) и 4 (FCD-IP) или 12 (FCD-IPM) аналоговых телефонных каналов.

На "Центральном объекте" подключение к АТС производится по двухпроводным аналоговым линиям (интерфейс FXO), на "Удаленном объекте" аналоговые телефоны подключаются непосредственно к мультиплексору (интерфейс FXS).

Встроенный маршрутизатор поддерживает протоколы IP и IPX, прозрачный бриджинг, защиту Solid FirewallTM и NAT.

Внешний вид устройств FCD-IP представлен на рис. 1.

3.3. Стоимость оборудования

4. Организация передачи потока Е1 по медному или оптоволоконному кабелю

4.1. Схемы

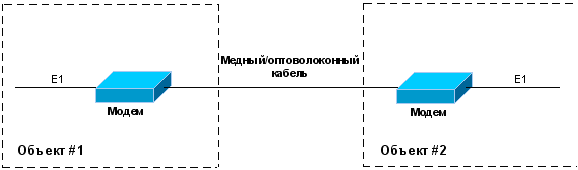

4.1.1. Передача одного потока Е1

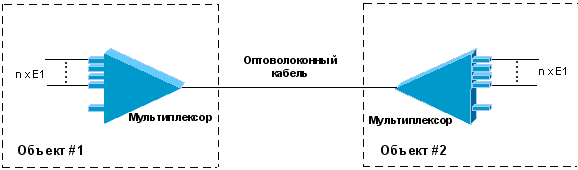

4.1.2. Передача четырех/шестнадцати потоков Е1

4.2. Описание

Решения реализуются на модемах и оптических мультиплексорах производства RAD Data Communications.

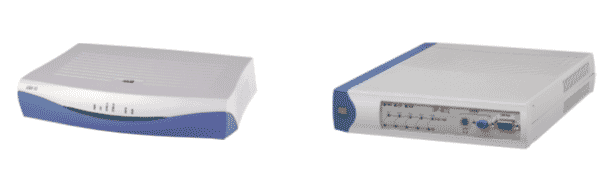

Внешний вид устройств ASMi-52 и Optimux-4E1L представлен на рис. 2.

4.3. Стоимость оборудования

4.3.1. Кабель — медные пары

4.3.1. Кабель — оптоволокно

5. Доступ к SDH

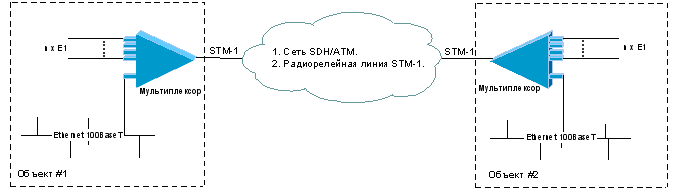

5.1. Схема

5.2. Описание

Решения реализуются на мультиплексорах производства RAD Data Communications.

Внешний вид устройства RIC-155 представлен на рис. 3.

5.5. Стоимость оборудования

6. Преобразователи интерфейсов

Преобразователи интерфейсов позволяют соединять устройства с различными типами интерфейсов.

В таблице 1 приведен краткий список преобразователей и гибких буферов.

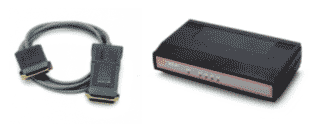

Внешний вид устройств MIC и RIC представлен на рис. 4

7. Организация передачи данных по каналам тональной частоты (ТЧ)

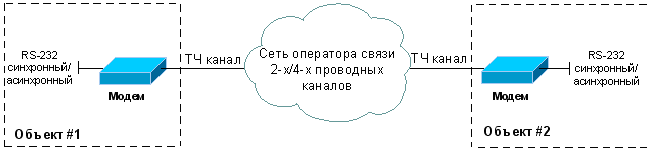

7.1. Схема

7.2. Описание

Решение реализовано на профессиональных модемах компании Zyxel, адаптированных для работы на российских линиях связи. Эти модемы хорошо зарекомендовали себя за многолетнюю эксплуатацию в России.

Поддерживается работа как в синхронном так и в асинхронном режимах по двух и четырех проводным выделенным линиям а также по обычным телефонным линиям (Dial-Up).

Модемы могут работать по всем стандартным протоколам от V.21 до V.34+. Настройка модема и контроль качества связи производятся по встроенному ЖК-дисплею, возможно также использование системы управления.

Внешний вид модема представлен на рис. 5.

7.3. Стоимость оборудования
