1. Решение ЛВС на 200 портов (Allied Telesyn).

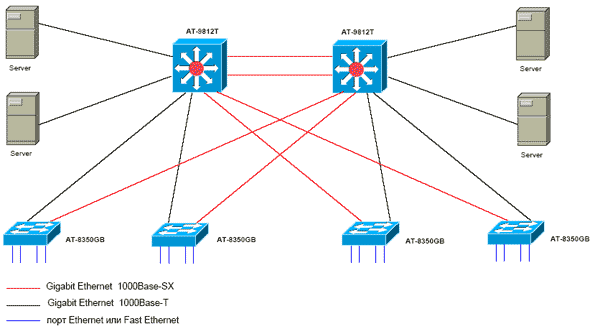

1.1. Схема

1.2. Описание

Достижение наилучших результатов по производительности, надежности, масштабируемости и управляемости обеспечивается при многоуровневом строении ЛВС на базе интеллектуальных коммутаторов с поддержкой виртуальных ЛВС (VLAN) и качества сервиса (QoS).

Данная ЛВС построена по схеме с двумя уровнями: ядра и доступа. Соединения внутри ядра, между уровнями и серверами выполнены по технологии GigabitEthernet (1Гбит/с, 1000BaseSX/1000BaseT). Пользователи подключены по технологии FastEthernet (100 Мбит/с, 100BaseT) или Ethernet (10 Мбит/с, 10BaseT).

Максимальная длина кабелей составляет: 550 метров для оптического многомодового кабеля по интерфейсу 1000BaseSX, 100 метров для витой пары по интерфейсам 10/100/1000BaseT.

Схема сети обеспечивает высокую надежность благодаря резервированию основных связей и узлов, то есть при выходе из строя какой-либо связи или узла сеть не теряет общую работоспособность.

 Уровень ядра строится на коммутаторах 3-го уровня AT-9812T, основные характеристики: стек протоколов IP и IPX, коммутирующая матрица 32 Гбит/с, 4096 VLAN, маршрутизация RIP и OSPF, управление SNMP с графическим интерфейсом, защита Firewall, двойное питание.

Уровень доступа строится на коммутаторах 2-го уровня AT-8350GB с поддержкой технологий VLAN, QoS, SNMP и Web-управления. Ёмкость уровня доступа может бытьрасширена подключением дополнительных коммутаторов (stack до 4 коммутаторов).

1.3. Стоимость активного оборудования

2. Решение ЛВС на 400 портов (3COM)

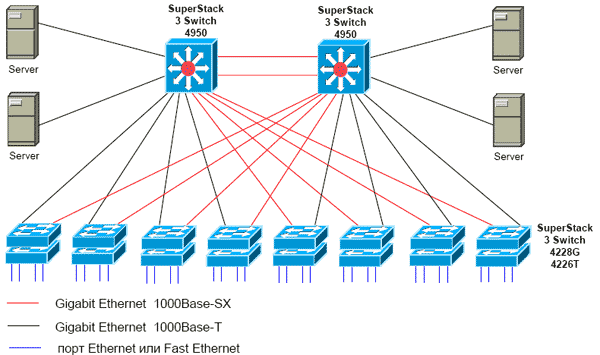

2.1. Схема

2.2. Описание

Данная ЛВС построена по схеме с двумя уровнями: ядра и доступа. Соединения внутри ядра, между уровнями и серверами выполнены по технологии GigabitEthernet (1Гбит/с, 1000BaseSX/1000BaseT), пользователи подключены по технологии FastEthernet (100 Мбит/с, 100BaseT) или Ethernet (10 Мбит/с, 10BaseT).

Максимальная длина кабелей составляет: 550 метров для оптического многомодового кабеля по интерфейсу 1000BaseSX, 100 метров для витой пары по интерфейсам 10/100/1000BaseT.

Схема сети обеспечивает высокую надежность благодаря резервированию основных связей и узлов.

Уровень ядра строится на коммутаторах 3-го уровня SuperStack 3 Switch 4950, основные характеристики: стек протоколов IP, коммутирующая матрица 56 Гбит/с, 4096 VLAN, маршрутизация RIP, SNMP и Web-управление, двойное питание.

Уровень доступа строится на соединенных в стек коммутаторах 2-го уровня SuperStack 3 Switch 4228G и 4226Т с поддержкой технологий VLAN, QoS, SNMP и Web-управления. Ёмкость уровня доступа может быть расширена подключением дополнительных коммутаторов (stack до 4 коммутаторов).

2.3. Стоимость активногооборудования

3. Решение ЛВС на 900 портов (Cisco Systems)

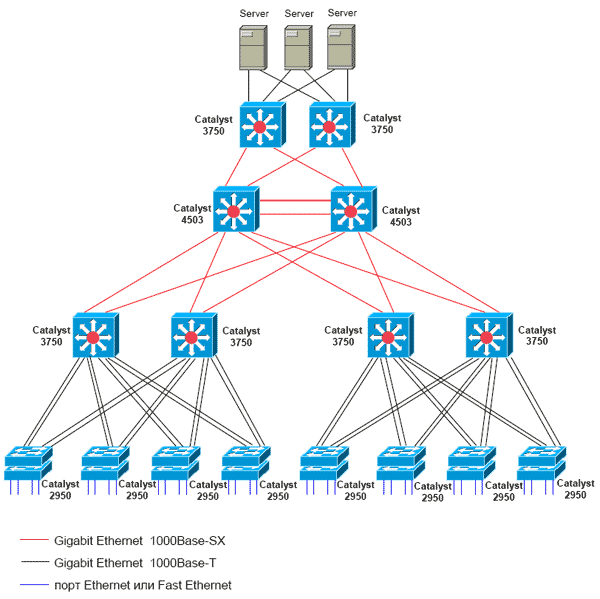

3.1. Схема

3.2. Описание

Данная ЛВС построена по схеме с тремя уровнями: ядра, распределения и доступа. Соединения внутри ядра, между уровнями и серверами выполнены по технологии GigabitEthernet (1Гбит/с, 1000BaseSX/1000BaseT), пользователи подключены по технологии FastEthernet (100 Мбит/с, 100BaseT) или Ethernet (10 Мбит/с, 10BaseT).

Максимальная длина кабелей составляет: 550 метров для оптического многомодового кабеля по интерфейсу 1000BaseSX, 100 метров для витой пары по интерфейсам 10/100/1000BaseT.

Схема сети обеспечивает высокую надежность благодаря резервированию основных связей и узлов.

Уровень ядра строится на коммутаторах 3-го уровня Catalyst 4503, основные характеристики: стек протоколов IP, коммутирующая матрица 64 Гбит/с, 4096 VLAN, маршрутизация RIP, OSPF, SNMP-управление, двойное питание.

Уровень распределения строится на коммутаторах 3-го уровня Catalyst 3750 с поддержкой маршрутизации IP и технологий VLAN, QoS, SNMP и Web-управления. Уровень доступа строится на коммутаторах 2-го уровня Catalyst 2950 с поддержкой технологий VLAN, QoS, SNMP и Web-управления.

Подключение серверов по интерфейсу GigabitEthernet (1Гбит/с, 1000BaseT) осуществляется к двум резервирующим друг друга коммутаторам Catalyst 3750, образующим так называемую серверную ферму, позволяющую подключить с резервированием до 24 серверов.

3.3. Стоимость активного оборудования
