Скачать в PDF формате

1. Беспроводное решение по передаче потоков Е1+ Ethernet на расстояние до 20 км

2. Беспроводное решение по передаче потоков Е1+ Ethernet на расстояние до 50 км с внешней антенной

3. Беспроводное решение по передаче потоков Е1 на 15-20 км

4. Беспроводное решение по передаче потоков Е1 на 25-35 км без ретрансляторов

5. Беспроводное решение по передаче потоков Е1 на 20-30 км с использованием ретрансляторов

6. Беспроводное решение SDH на 35-40 км

7. Решение Radio Ethernet на 20-30 км



1. Беспроводное решение по передаче потоков Е1+ Ethernet на расстояние до 20 км

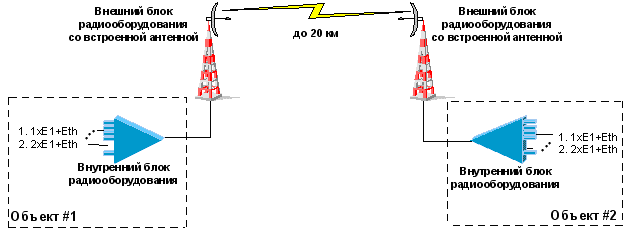

1.1. Схема




1.2. Технические характеристики

Параметр AirMux-200/F58 AirMux-200/F54
Рабочая частота 5,725-5,850 Ггц 5,470-5,725 Ггц
Выходная мощность 38 дБм 40 дБм
Чувствительность (BER = 10-6, 18 Мбит/с) -74 дБм -71 дБм
Напряжение эл. питания / макс. мощность 220В / 14Вт 220В / 14Вт
Диапазон рабочих температур (РЧ) -35С до +60С -35С до +60С


1.3. Стоимость оборудования для одного интервала

№ Емкость AirMux-200/F58 AirMux-200/F54
1 1хЕ1 + Ethernet 2 634 USD 2 552 USD
2 2хЕ1 + Ethernet 2 882 USD 2 717 USD






2. Беспроводное решение по передаче потоков Е1+ Ethernet на расстояние до 50 км с внешней антенной

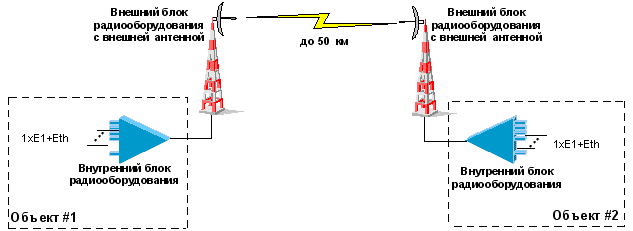

2.1. Схема




2.2. Технические характеристики

Параметр AirMux-200/F58 AirMux-200/F54
Рабочая частота 5,725-5,850 Ггц 5,470-5,725 Ггц
Выходная мощность 43 дБм 45 дБм
Чувствительность (BER = 10-6, 18 Мбит/с) -73 дБм -70 дБм
Диаметр антенн 0,9 м 0,9 м
Коэффициент усиления антенн 28 дБ 28 дБ
Напряжение эл. питания / макс. мощность 220В / 14Вт 220В / 14Вт
Диапазон рабочих температур (РЧ) -35С до +60С -35С до +60С


2.3. Стоимость оборудования для одного интервала

№ Емкость AirMux-200/F58 AirMux-200/F54
1 1хЕ1+ Eth. 4 539 USD 4 209 USD






3. Беспроводное решение по передаче потоков Е1 на 15-20 км

3.1. Схема




3.2. Технические характеристики

Параметр Spark Wave 15, Iskra Transmission MiniLink-15E, Ericsson
Рабочая частота 15 Ггц 15 Ггц
Выходная мощность 16 дБм 25 дБм
Чувствительность (BER = 10-6, 8 / 34 Мбит/с) -85 / -79 дБм -91 / -85 дБм
Диаметр антенн 0,6 м (2 ft) 0,6 м (2 ft)
Коэффициент усиления антенн 37,1 дБ 36,9 дБ
Напряжение эл. питания / макс. мощность 48В / 20Вт 48В / 30-100 Вт
Диапазон рабочих температур (РЧ) -50С до +50С -50С до +60С


3.3. Стоимость оборудования для одного интервала

№ Емкость Spark Wave 15, Iskra Transmission MiniLink-15E, Ericsson
1 4хЕ1 19 250 USD 32 550 USD
2 1хЕ3 + 1xE1 19 300 USD 35 250 USD
3 16хЕ1 + 1xE1 22 950 USD 43 000 USD






4. Беспроводное решение по передаче потоков Е1 на 25-35 км без ретрансляторов

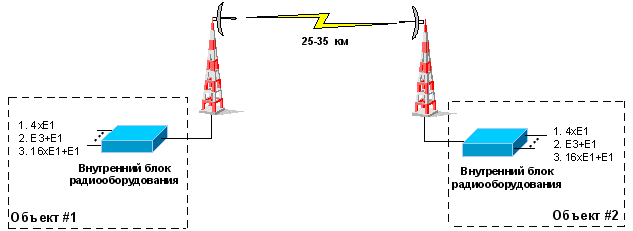

4.1. Схема




4.2. Технические характеристики

Параметр Spark Wave 7, Iskra Transmission MiniLink-7E, Ericsson
Рабочая частота 7 Ггц 7 Ггц
Выходная мощность 25 дБм 28 дБм
Чувствительность (BER = 10-6, 8 / 34 Мбит/с) -85 / -79 дБм -92 / -86 дБм
Диаметр антенн 1,2 м (4 ft) 1,2 м (4 ft)
Коэффициент усиления антенн 36,5 дБ 36,3 дБ
Напряжение эл. питания / макс. мощность 48В / 20Вт 48В / 30-100 Вт
Диапазон рабочих температур (РЧ) -50С до +50С -50С до +60С


4.3. Стоимость оборудования для одного интервала

№ Емкость Spark Wave 7, Iskra Transmission MiniLink-7E, Ericsson
1 4хЕ1 24 600 USD 37 900 USD
2 1хЕ3 + 1xE1 24 750 USD 40 600 USD
3 16хЕ1 + 1xE1 27 000 USD 49 250 USD






5. Беспроводное решение по передаче потоков Е1 на 20-30 км с использованием ретрансляторов

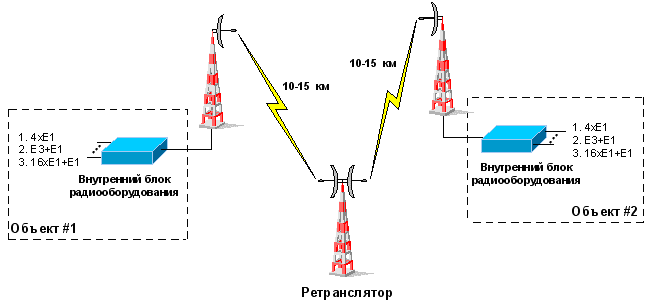

5.1. Схема




5.2. Технические характеристики

Параметр Spark Wave 18, Iskra Transmission (радиорелейное
оборудование)		 Spark Wave 18 AR, Iskra Transmission (ретранслятор)
Рабочая частота 17.7-19.7 Ггц 17.7-19.7 Ггц
Выходная мощность 16 дБм 13 дБм
Усиление ретранслятора (MIN)   60 дБ
Чувствительность (BER = 10-6, 8 / 34 Мбит/с) -86 / -80 дБм
Диаметр антенн 0,6 м (2 ft) 0,6 м (2 ft)/td>
Коэффициент усиления антенн 38,7 дБ 38,7 дБ
Напряжение эл. питания / макс. мощность 48В / 20Вт 12В / 1,3 Вт
Диапазон рабочих температур (РЧ) -50С до +50С -50С до +50С

* Имеется возможность установки солнечных батарей для автономного питания ретранслятора.


5.3. Стоимость оборудования для двух интервалов

№ Емкость Spark Wave 18 + Spark Wave 18 AR, Iskra Transmission
1 4хЕ1 27 550 USD
2 1хЕ3 + 1xE1 27 600 USD
3 16хЕ1 + 1xE1 31 250 USD






6. Беспроводное решение SDH на 35-40 км

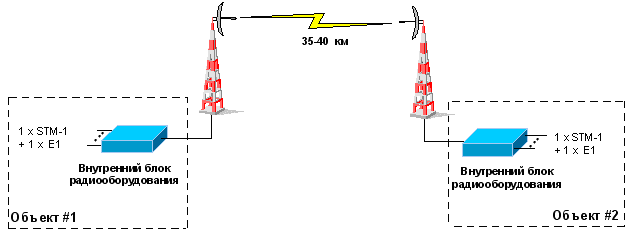

6.1. Схема




6.2. Технические характеристики

Параметр Fiber Air 1528, Ceragon
Рабочая частота 7.1-8.5 Ггц
Выходная мощность 24 дБм
Усиление ретранслятора (MIN) -68 дБм
Диаметр антенн 1,8 м (6 ft)
Коэффициент усиления антенн 40.5 дБ
Напряжение эл. питания / макс. мощность 48 В
Диапазон рабочих температур (РЧ) -35С до +55С


6.3. Стоимость оборудования для одного интервала

№ Емкость Fiber Air 1528, Ceragon
1 1xSTM-1 + 1xЕ1 58 600 USD






7. Решение Radio Ethernet на 20-30 км

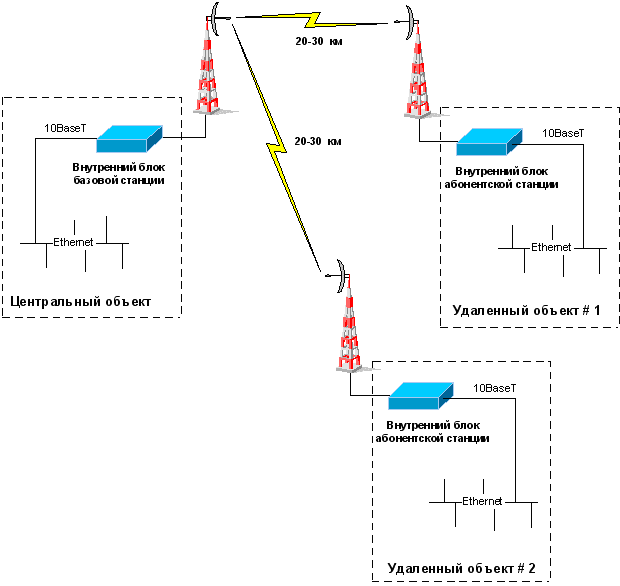

7.1. Схема




7.2. Технические характеристики

Параметр DS.11, Alvarion
Производительность системы 11 Мбит/с
Рабочая частота 2.4 Ггц
Выходная мощность 24 дБм
Чувствительность (BER = 10-6) -85 дБм
Коэффициент усиления антенн 24 дБ
Напряжение эл. питания 220 В
Диапазон рабочих температур (РЧ) -40С до +55С


7.3. Стоимость оборудования для двух интервалов

№ Наименование Кол-во Цена, USD Стоим., USD
1 Базовая станция 11 Мбит/с (включая кабели и антенны) 1 2500 2500
2 Абонентская станция 11 Мбит/с (включая кабель и антенну) 2 1 900 3800
      Итого: 6 300
