1.1. Блок Схема

1.2. Описание

Решения для питания постоянным током нагрузки небольшой мощности выполнены на оборудовании фирмы АРС – мирового лидера в области источников бесперебойного питания.

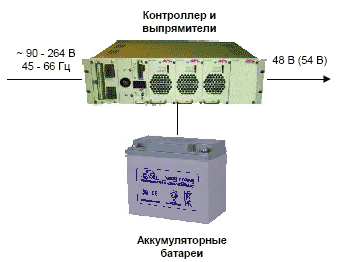

Все представленные решения основаны на схеме с резервированными выпрямителями и содержат контроллер, отключающий нагрузку при значительном разряде батарей не допуская их выхода из строя.

Требуемая для нагрузки мощность и время автономной работы в решениях на основе MX06 могут подбираться в широких пределах применением батарей различной ёмкости и дополнительных блоков выпрямителей.

Блок WS200 имеет встроенные аккумуляторы и не может расширяться.

1.3. Технические характеристики и стоимость оборудования

2. Решения по переменному току средней мощности

2.1. Блок Схема

2.2. Описание

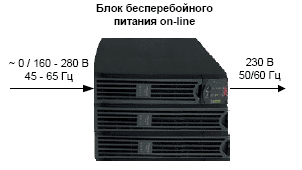

Решения для нагрузки переменного тока средней мощности построено на блоках серии Smart UPS RT фирмы АРС работающих в режиме on-line. Выпрямитель, батареи и инвертор в этих блоках работают постоянно, обеспечивая стабилизацию выходного напряжения, нулевое время переключения на работу от батарей и широкий диапазон входных напряжений обеспечивающих зарядку батарей. Выходное напряжение имеет синусоидальную форму, что позволяет подключать к этим блокам нагрузку любого типа.

Для увеличения времени автономной работы к блокам могут подключаться дополнительные батареи (до 10 штук).

Управление может осуществляться специальным программным обеспечением, а также через web-интерфейс, telnet и по SNMP. Специальное программное обеспечение устанавливается на серверы для корректного завершения работы в случае долговременного отсутствия входного напряжения.

Блоки могут устанавливаться на пол или монтироваться в стандартные 19” стойки.

2.3. Технические характеристики и стоимость оборудования

3. Решение по размещению и защите электропитания для центра телекоммуникаций или серверной фермы

3.1. Описание

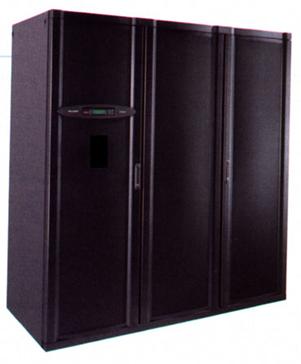

Решение построено на базе системы InfraStruXure A фирмы APC и специально разработано для центров обработки данных и телекоммуникаций. Это решение состоит из трех шкафов (Рис.1) высотой 42U, увеличенной глубины, оптимизированных для лучшей вентиляции оборудования и модульного источника бесперебойного питания переменного тока Symmetra максимальной мощностью 6 кВА. Решение полностью готово к размещению оборудования.

Модульный источник бесперебойного питания Symmetra работает в режиме on-line. Выпрямители, батареи и инверторы в этих блоках работают постоянно, обеспечивая стабилизацию выходного напряжения, нулевое время переключения на работу от батарей и широкий диапазон входных напряжений. Выходное напряжение имеет синусоидальную форму, что позволяет подключать нагрузку любого типа. Модульная конструкция с резервированием выпрямителей и инверторов обеспечивает высочайшую надежность.

98U суммарной высоты предусмотрено для размещения оборудования, и при необходимости пространство может быть легко расширено установкой дополнительных шкафов. Для улучшения вентиляции шкафы могут быть оборудованы дополнительными воздушными панелями.

Рис. 1

3.2. Технические характеристики и стоимость оборудования

4. Решение по защите электропитания с дизель-генератором для здания или предприятия

4.1. Блок Схема

4.2. Описание

Решение построено на базе системы бесперебойного питания Silcon DP380 (Рис. 2) фирмы APC и дизель-генератора фирмы SDMO.

Такое построение решения обеспечивает надежную защиту нагрузки при длительных пропаданиях и большой нестабильности входного напряжения.

Система Silcon построена по технологии дельта-преобразования, что обеспечивает системе высокий КПД при сохранении остальных преимуществ on-line систем: стабилизация выходного напряжения, нулевое время переключения на работу от батарей и широкий диапазон входных напряжений. Высокий КПД системы кроме прямой экономии на электроэнергии позволяет также использовать систему  кондиционирования меньшей мощности (тепловыделение Silcon при максимальной нагрузке – 2,4 кВт)

Дизель-генератор построен на основе промышленного дизеля с водяным охлаждением, с системой автоматического запуска и саморегулируемого, бесщеточного синхронного генератора.

Для повышения надежности решение содержит блок автоматического переключения нагрузки на входной АВР при неисправностях в системе Silcon.

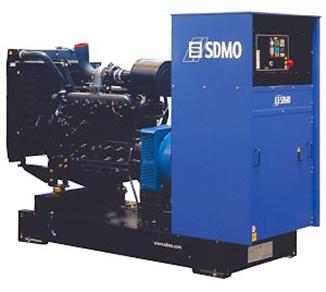

Общий вид системы Silcon и дизель-генератора представлены на рис. 2.

Рис. 2

4.3. Технические характеристики и стоимость оборудования

5.Решение по защите электропитания с дизель-генератором компании SDMO и ИБП компании APC

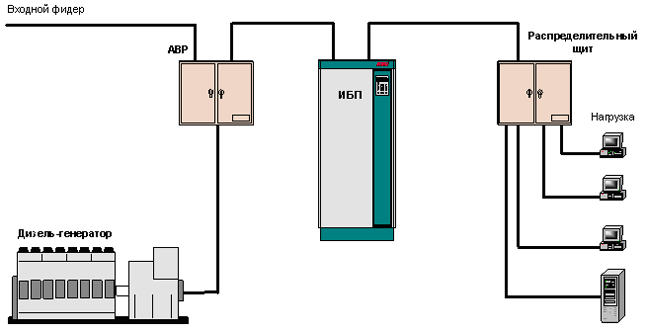

5.1. Блок Схема

5.2. Описание

Для многих компаний представляется особенно важным обеспечение работы собственного оборудования в различных аварийных ситуациях с помощью источников бесперебойного питания, а также с помощью дизельной генераторной установки (ДГУ).

ДГУ способна обеспечить автономное электропитание достаточно продолжительное время. Применение источников бесперебойного питания (ИБП) в связке с ДГУ позволяет создать систему бесперебойного электроснабжения для электропитания критичного к сбоям в электросети оборудования (промышленное, медицинское и т.п.). ИБП стабилизирует электропитание, а в случае его пропадания принимает на себя нагрузку в течении периода запуска ДГУ.

Наращивание электрической емкости аккумуляторных батарей для увеличения периода действия ИБП, где стандартный для источников бесперебойного питания вариант с подключением дополнительных батарейных блоков теряет экономическую привлекательность (аккумуляторные батареи являются одной из самых дорогих составляющих в стоимости источников бесперебойного питания), приводит к тому, что достаточно выгодным становится вариант с приобретением дизель-генератора. При выборе модели генератора необходимо обратить внимание на запас мощности дизель-генератора, различный для разных производителей источников бесперебойного питания, что связано с процессом принятия нагрузки ДГУ. Так же важно заранее знать, где будет размещен генератор (в помещении, на улице, в подвале). При установке генератора в помещении следует позаботиться о звукоизоляции и о выводе отработавших газов, как правило, данные аспекты предусмотрены большинством производителей в виде отдельной опции.

Дизельные генераторные установки, производимые фирмой SDMO, используются в качестве автономного источника электроэнергии и могут работать как в аварийном (кратковременном) режиме, так и в непрерывном режиме работы и играть роль основного источника энергоснабжения.

Масштабируемая система защиты электропитания с резервированием Symmetra LX/PX компании APC, реализована на основе технологии On-Line с двойным преобразованием. ИБП Symmetra состоит из модулей, распределяющих между собой нагрузку. При увеличении мощности пользовательского оборудования достаточно установить дополнительные модули электропитания, каждый из которых увеличивает мощность на 2, 4 или 10 кВА, в зависимости от модели. Для увеличения времени автономной работы оборудования, следует установить дополнительные батарейные модули или дополнительные батарейные шкафы. Все изменения можно произвести во время работы систем, которые остаются при этом надежно защищенными.

5.3. Технические характеристики и стоимость оборудования
