1.Решение распределенной мультисервисной сети на выделенных (арендованных) каналах связи
2.Решение распределенной сети на основе Интернет

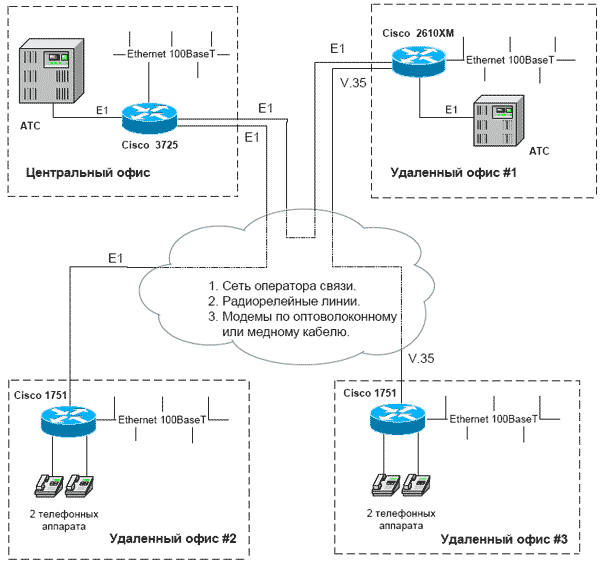

1.1. Схема
1.2. Описание
Распределенные мультисервисные сети повышают производительность
бизнеса и позволяют экономить время и деньги на телефонных переговорах между
офисами.
Объединение локальных сетей офисов позволяет быстро обмениваться
данными и использовать общие базы данных.
Использование цифровых АТС позволяет организовать телефонную
сеть с единой нумерацией для всех офисов. В небольших офисах к маршрутизаторам
непосредственно подключены телефонные аппараты (или аналоговые АТС).
Решение построено на маршрутизаторах компании Cisco
Systems, мирового лидера в этой области. Маршрутизатор интегрирует
данные из локальной сети со сжатым по специальному алгоритму голосом для передачи
по выделенным или арендованным каналам связи. Пропускная способность каналов
связи может быть от 32 кбит/с.
Удаленные офисы 1 и 2 подключаются к центральному офису по
потоку Е1, а удаленные офисы 1 и 3 соединены по синхронному каналу с интерфейсом
V.35.
1.3. Стоимость активного оборудования
№ |
Описание |
Кол-во |
Цена,
USD |
Стоимость,
USD |
1 |
Центральный офис.
Маршрутизатор Cisco 3725 в составе:
2 порта 10/100 Ethernet;
2 порта E1 для соединения с сетью передачи данных;
1 голосовой цифровой порт Е1 с компрессией на 32 канала голоса. |
1 |
13 370 |
13 370 |
2 |
Удаленный офис 1.
Маршрутизатор Cisco 2610XM в составе:
1 порт 10/100 Ethernet;
1 порт E1 для соединения с сетью передачи данных;
1 порт V.35 для соединения с сетью передачи данных;
1 голосовой цифровой порт Е1 с компрессией на 16 каналов голоса. |
1 |
6 610 |
6 610 |
3 |
Удаленный офис 2.
Маршрутизатор Cisco 1751 в составе:
1 порт 10/100 Ethernet;
1 порт E1 для соединения с сетью передачи данных;
2 аналоговых голосовых порта. |
1 |
3 260 |
3 260 |
4 |
Удаленный офис 3.
Маршрутизатор Cisco 1751 в составе:
1 порт 10/100 Ethernet;
1 порт V.35 для соединения с сетью передачи данных;
2 аналоговых голосовых порта. |
1 |
2 710 |
2 710 |
Итого: |
25 950 |
2.1. Схема
2.2. Описание
Решение построено на специализированных
устройствах PIX Firewall/VNP производства компании Cisco Systems, мирового
лидера в этой области.
Firewall надежно защищают внутреннюю
сеть от проникновения из Интернета, политики безопасности гибко настраиваются
под задачи конкретного офиса. В центральном офисе Firewall
имеет выделенный интерфейс для "зоны повышенной опасности"
(DMZ), в которой размещаются серверы WEB-услуг.
Технология VPN (virtual private network) позволяет создавать на основе общедоступной
сети (Интернет) надежно защищенные, зашифрованные соединения. Даже перехватив
данные злоумышленник не сможет их расшифровать (не относится к государственным
службам).
Соединение офисов на основе Интернет является недорогой альтернативой
мультисервисной сети на выделенных каналах. К сожалению, использование Интернет
не позволяет передавать по сети голос с приемлемым качеством.
2.3. Стоимость активногооборудования
№ |
Описание |
Кол-во |
Цена,
USD |
Стоимость,
USD |
1 |
Центральный офис
Firewall/VPN сервер PIX 515E с DMZ интерфейсом (3 порта FEthernet) |
1 |
2 950 |
2 950 |
2 |
Удаленный офис
Firewall/VPN сервер PIX 506E (2 порта FEthernet) |
2 |
1 115 |
2 230 |
Итого: |
5 180 |
